深海儀器懸掛吊拉防扭分支纜繩說明和優點

　　技術領域

　　01 這種纜繩涉及深海儀器懸掛技術領域，具體涉及一種防扭分支纜繩。

　　背景技術

　　02 傳統的深海取樣器在進行深海勘測及物品吊拉時，通常要用到吊拉繩索，現有的吊拉繩索一般為單根鋼絲，其兩端僅有兩個牽拉套環，使用時在深海中易扭結出現危險狀況。深海儀器懸掛吊拉防扭分支纜繩是現在出現的深海投放設備時出現的設備。通過多節分支分散力量，以及減少繩纜扭斷的可能。

　　03 一種深海取樣器用新型多支吊拉繩索，是為了解決現有技術存在的吊拉繩索工作時易扭結、造成儀器反轉等技術問題。其包括繩體以及繩體兩端的套環，所述繩體上至少還設置兩條分支套環。由于本纜繩采用了上述結構，在繩體上設置了分支套環，使其在水中不會出現扭結，實現了繩體在水中的零阻力(即重力與浮力平穩)，不會損傷被吊拉的儀器。

　　04 上述技術方案中，隨著現在海中作業深度越來越深，分支纜繩的防扭能力和抗拉能力也需要進一步增強。

　　具體內容

　　05 為解決現有技術存在的不足，提供了一種深海儀器懸掛吊拉防扭分支纜繩。

　　06 具體的技術方案為：

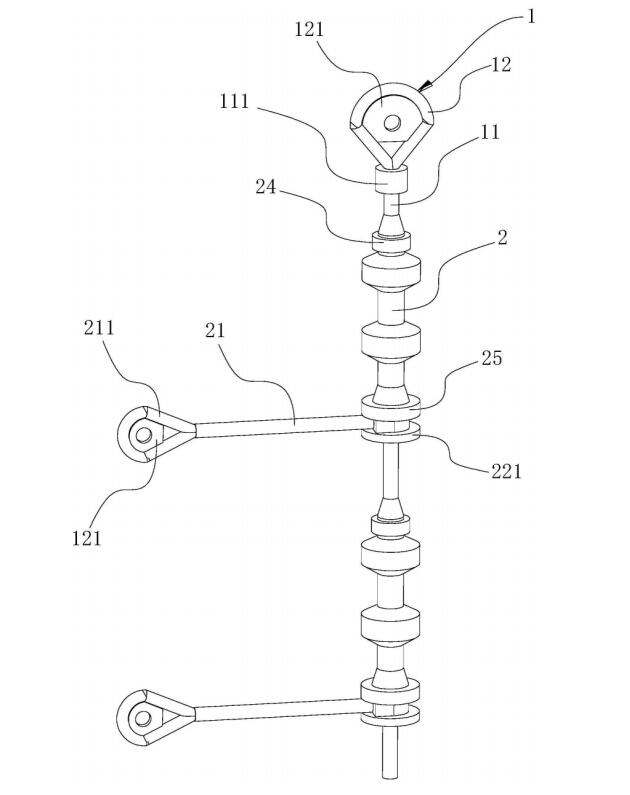

　　07 提供了一種防扭分支纜繩，包括吊拉主纜，吊拉主纜包括主纜編織層，主纜編織層固定連接有主纜繩環，主纜編織層外套設有多個分支編織層，分支編織層兩端均固定連接于主纜編織層上，分支編織層一端設置有分支繩纜，分支繩纜遠離分支編織層一端固定連接有分支繩環，主纜繩環和分支繩環內均固定連接有環眼連接件；

　　08 分支編織層遠離主纜繩環一端固定連接有固定塊，固定塊位于分支編織層與主纜編織層之間，固定塊轉動連接于主纜編織層，主纜編織層固定連接有多個防扭節，防扭節抵接于分支編織層內側。

　　09 所達到的有益效果為：當使用者使用分支纜繩時，先將儀器吊在分支繩環上，將主纜繩環與船舶或岸上設備連接，主纜繩環也可以與其他分支繩纜連接，然后將儀器放入水中，水中的儀器會因為自重和浮力、水流等因素向分支繩纜施力，分支繩纜受力發生扭動時會首先帶動分支編織層扭轉，分支編織層有效消解扭力，讓主纜編織層受力大大減少，而且防扭節將主纜編織層也分為了多節，使得分支繩纜的扭轉力不容易傳遞到其他節，有效的提高了防扭能力和抗壓能力。

　　10 進一步，分支編織層遠離分支繩纜一端編織于主纜編織層內。

　　11 通過上述方案，分支編織層和主纜編織層相互編織能夠有效增加兩者之間的強度，使分支編織層和主纜編織層不易分離，又不會固定的太死，導致分支編織層無法消解扭力。

　　12 進一步，固定塊遠離主纜繩環一端固定連接有堵頭，堵頭伸出分支編織層且堵頭的橫截面直徑大于分支編織層的橫截面直徑。

　　13 通過上述方案，固定塊和堵頭用于固定分支編織層，堵頭能夠增強分支編織層的防水性，同時減少分支編織層被拉長變形的可能。

　　14 進一步，主纜編織層靠近主纜繩環位置處固定連接有第一緊固環，分支編織層靠近支撐繩纜遠離堵頭一側位置處固定連接有第二緊固環，分支編織層另一端固定連接有第三緊固環。

　　15 通過上述方案，第一緊固環用于強化固定主纜編織層，第二緊固環和第三緊固環用于強化固定分支編織層。

　　16 進一步，固定塊和防扭節表面粗糙設置。

　　17 通過上述方案，固定塊和防扭節表面粗糙設置能夠有效增加摩擦力，能夠更有效地阻斷扭轉。

　　18 進一步，主纜編織層外套設有多個轉動環，轉動環均抵接于分支編織層內側，轉動環均相互抵接，轉動環均固定連接有具有彈性的凸板，凸板沿主纜編織層的長度方向設置，轉動環與主纜編織層之間填充有滑石粉。

　　19 通過上述方案，轉動環和凸板用于增強分支編織層與主纜編織層之間的轉動關系，增強分支編織層的抗扭轉能力，滑石粉讓轉動環更容易與主纜編織層之間發生相對轉動。

　　20 進一步，每個轉動環一側均固定連接有T型凸起，T型凸起沿轉動環圓周方向設置，每個轉動環另一側均開設有T型滑槽，T型滑槽沿轉動環圓周方向設置，每個轉動環的T型凸起均滑動連接于相鄰轉動環的T型滑槽內。

　　21 通過上述方案，T型凸起和T型滑槽配合讓轉動環相互轉動，不容易分離錯位。

　　22 進一步，主纜編織層內設置有光纖，光纖外套設有保護管，保護管外固定連接有熱熔膠層，保護管外固定連接有加強筋，加強筋沿保護管長度方向設置，保護管靠近分支繩纜位置處固定連接有分支管，分支管固定連接于分支纜繩內，光纖伸入分支管內，分支管遠離保護管一端固定連接有接頭，接頭露出分支繩纜，光纖固定連接于接頭上，靠近分支管的轉動環開設有通槽，分支管穿過通槽設置。

　　23 通過上述方案，保護管和熱熔膠層用于保護光纖，避免光纖彎折或接觸水。

　　24 進一步，分支繩纜上固定連接有多個連接件，每個連接件上均固定連接有具有彈性的弧形板，每個弧形板一端均固定連接有卡接桿，弧形板另一端均開設有卡接槽，每個弧形板的卡接桿均能夠卡接于卡接槽內，當卡接桿卡接于卡接槽內時，弧形板能夠包圍主纜編織層。

　　25 通過上述方案，弧形板能夠在包圍主纜編織層時，將卡接桿卡接于卡接槽內，讓弧形板呈環形固定在主纜編織層上，分支繩纜能給通過弧形板被束縛在主纜編織層上，方便運輸，同時也可以通過固定少量弧形板來減少分支繩纜從吊拉主纜上伸出的長度。

　　26 進一步，每個弧形板上均開設有第一螺紋槽，弧形板連接有第一螺栓，第一螺栓轉動連接有具有彈性的連接條，連接條的長度大于兩個相鄰弧形板之間的距離，連接條另一端轉動連接有第二螺栓，第一螺栓和第二螺栓均能夠螺紋連接于第一螺紋槽內，連接條靠近第二螺栓一端開設有第二螺紋槽，第一螺栓均能夠螺紋連接于第二螺紋槽內。

　　27 通過上述方案，連接條能夠?qū)蓚€弧形板的相對距離固定，當分支繩纜在水下并且弧形板固定在主纜編織層上時，連接條能夠減少弧形板被水流等力拉開的情況發生。

　　28 深海儀器懸掛吊拉防扭分支纜繩具有以下優點：

　　29 當使用者使用分支纜繩時，先將儀器吊在分支繩環上，將主纜繩環與船舶或岸上設備連接，主纜繩環也可以與其他分支繩纜連接，然后將儀器放入水中，水中的儀器會因為自重和浮力、水流等因素向分支繩纜施力，分支繩纜受力發生扭動時會首先帶動分支編織層扭轉，分支編織層有效消解扭力，讓主纜編織層受力大大減少，而且防扭節將主纜編織層也分為了多節，使得分支繩纜的扭轉力不容易傳遞到其他節，有效的提高了防扭能力和抗壓能力。
